Nissan 180/200sx (CA18)

MaxxECU Plugin ECU lösning för Nissan 180/200SX med CA18 motorn

Enkel installation

Efter bara några timmars installation kommer du att kunna starta upp din Nissan CA18 motor

Tar bort luftmängdsmätaren

Remove and replace the stock air-flow meter with MaxxECU built-in MAP-Ta bort och ersätt den begränsande luftmängdsmätaren med MaxxECU interna MAP-sensor för upp till 3bars laddtryck

Nissan CA18

Lillebror till Nissan SR20 och RB25/26, tyvärr inte lika hållbar i standardutförande som sina storebröder i RB serien

Utvalda MaxxECU fördelar
  • Inbyggd MAP-sensor (upp till 3bars laddtryck)
  • MDash/RealDash Android app stöd
  • Supersnabb USB kommunikation
  • Hög eller låg ohms spridarstöd
  • Ingen ändring i bilens el krävs
  • Direktstöd för att mäta upp till 8 EGT
Utvalda fordons möjligheter
  • Använder original kabelhärva, för enkel installation
  • Luftmasse/mängd mätare kan plockas bort
  • Styr tomgångsmotor, AC, varvräknare och övrig instrumentering
  • Standard lambdasond ersätts med bredbandslamba (om inkluderat i valt paket)
Utvalda MaxxECU funktioner
  • Laddtrycksreglering
  • Launch control
  • Shift-cut
  • Lambda reglering
  • Laddtrycks val
Kompatiblitet
MaxxECU V1 styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU V1 ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperaturingångar som även kan användas som brytaringång
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • 2 digitala ingångar som kan användas för knappar eller hastighetsingångar (VR/digital)
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
  • 8 EGT ingångar rakt in i ECUn utan extern elektronik
MaxxECU V1 utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc.
MaxxECU V1 tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor. Tre extra processorer som hanterar trigger, spridare och EGT
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 528g (utan monteringstillbehör)
  • 140x106x46mm (mått utan att utstickande kontaktdon eller monteringstillbehör)
  • Aluminium låda
MaxxECU V1 revision uppdateringar
Rev 9
  • Stöd för BOSCH LSU 4.9 bredbandslambdasensor
Rev 7
  • Dubbelt så mycket internt loggningsminne och möjlighet för högre loggningshastighet
  • DIN 1/2 kan nu även ta emot VR signaler
Rev 6
  • Spridarutgångarna klarar nu 8A per utgång
  • Den interna bredbandslambda (med LSU 4.2) kan nu mäta väldigt låga lambdavärden (under 0.65) för metanol motorer
Rev 4
  • Valbar spänning (5 eller 12V) på TACHO utgången
  • GPO 7 kan nu även användas som en digital ingång (DIN 3)
MaxxECU STREET styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 6 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU STREET ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperaturingångar som även kan användas som brytaringång
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • 2 digitala ingångar för hastighetsgivare (digitala) eller knappar för styrning
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
MaxxECU STREET utgångar
  • 6 spridarutgångar. Endast högohmsspridare
  • 6 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 4 extra utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc. GPO 1-3 (2A), GPO 8 (5A)
MaxxECU STREET tekniskt
  • CAN bus (kräver extra kablar i kontaktdon)
  • USB kommunikation med PC-programmet MTune
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • Vikt: 520g
  • 140x134x42mm (inklusive monteringspunkter, men utan utstickande kontaktdon)
  • Aluminium låda
MaxxECU RACE styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU RACE ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperatur ingångar som även kan användas som knappar
  • 2 knack sensor ingångar (med full knackreglering)
  • 6 extra analoga 0-5V ingångar som t.ex. kan användas för att mäta bränsletryck, oljetryck etc
  • 4 extra digitala ingångar som t.ex. kan användas som hastighetsingångar (VR/digital), knappar, etanolsensor etc
  • 8 EGT TYPE-K/N ingångar (1200C) i kabelhärva 2
MaxxECU RACE utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 extra lågdrivande utgångar för utökade funktioner såsom bränslepump, fläkt, variabel kamaxelstyrning, tomgångsmotor etc. GPO 1-8,10 (2A), GPO 9 (5A)
  • 2 extra högdrivande utgångar (GPO 15,16) (2A)
  • 4 extra motor utgångar (ex E-gas). GPO 11-14 (2A)
MaxxECU RACE tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern logging, upp till 1000Hz.
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvudprocessor. Tre extra processorer för att hantera trigger, spridare och knacksensorer
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 880g
  • 155x195x40mm (inkluderat monteringspunkter men ej utstickande kontaktdon)
MaxxECU PRO styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 12 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU PRO ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Dubbla bredbandslambda ingångar utan extern elektronik. Stödjer BOSCH LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 6 extra temperatur ingångar som även kan användas för knappar
  • 16 analoga 0-5V ingångar som kan användas för att t.ex. mäta oljetryck, bränsletryck etc
  • 10 digitala ingångar som kan användas för knappar (4st stödjer VR)
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
  • 12 EGT TYPE-K/N ingångar, upp till 1200c
MaxxECU PRO utgångar
  • 16 spridarutgångar (peak/hold). 8A per utgång
  • 12 tändutgångar. +5V signal för att drive tändmodul, spole eller CDI
  • 30 extra utgångar för utökade funktioner såsom bränslepump, fläkt, tomgångsmotor etc.GPO 1-8 (2A), GPO 9/10 (5A), GPO 11-14(2A), GPO 15-23 (+12V, 4A), GPO 23-30 (1.5A)
  • Dubbel E-gas stöd
MaxxECU tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor. Tre extra processorer som hanterar trigger, spridare och EGT
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt:
  • 252x180x40mm utan utstickande kontaktdon
  • Inbyggd g-sensor upp till 8G
  • Vattentät aluminium låda med gummiupphängning
MTune mappnings funktioner
MaxxECU trigger stöd
See supported trigger system in online tech pages.
MaxxECU motorskydd
  • Bränslekorrigering baserad på EGT
  • Brytning/varning för mager bränsleblandning
  • Brytning/varning beroende på EGT
  • Varvstopp med avancerade inställningsmöjligheter
  • Avancerat och flexibelt inbyggt varningssystem
  • Bränslekorrigering mot lambda
MaxxECU automatväxellådsstöd
MaxxECU funktionalitet
  • Launch (med flera steg)
  • Rullande launch
  • Anti-lag (via E-Gas eller ventil)
  • Anti-spinn (traction control)
  • Power management
  • Shift-cut
  • Bränsleavstängning vid motorbroms
  • Lambda korrigering i alla lägen mot önskat värde (closed loop)
  • Lustgasstyrning
  • AC kontroll
  • Laddtrycksstyrning i alla former inklusive avancerade kompenseringstabeller
  • Justering av laddtrycksnivåer med avancerade möjlighet att skapa egna villkor eller bara mot en fysisk knapp, eller MDash knapp
  • E-Gas stöd
  • Variabel kamaxelstyrning (VVTi/VANOS)
  • Loggning: upp till 1000Hz, PC loggning upp till 20Hz
  • Inbyggd feldiagnostik och felhantering
  • Tomgångsstyrning via E-gas, ventil, stegmotor eller tändreglering
  • Uppvarvningskontroll med hjälp av tändning eller tomgångsmotor mot önskat varvtal
  • Flertalet olika möjligheter för att låsa tändning för att underlätta synkning med tändlampa
  • Flex bränsle, kompensera tändning, uppstart, bränsle etc mot etanolvärde
MaxxECU avancerad funktionalitet
  • Hastighetsspärr (två nivåer)
  • Bränslekorrigering på cylindernivå
  • Spridar staging
  • Virtual bränsletank och bränsleåtgång
  • Valbara filter på TPS,RPM och MAP signalerna
  • Trailing ignition (wankel etc)
  • Virtuella funktioner för att aktivera interna funktioner via avancerade villkor
  • Använd en TYPE-K givare som IAT upp till 350grader C
  • Kolsyre laddtrycksregleringsmöjligheter för dragracing
  • Aktivera extra tabeller för korrigering mot knapp eller interna funktioner med villkor
  • Power management system för att begränsa effekten vid dragracing och gata med mycket effekt
  • CAN inputs (avancerat) - Ta emot CAN bus data från externa enheter som skickar CAN som sedan kan användas för att trigga funktioner
  • Starta den interna loggningen baserat på egna villkor, såsom hastighet, laddtryck, antal lagrade felkoder etc, möjligheterna är oändliga
  • Timer och räknare, samt meter räknare
  • CAN för OEM protocol, OBDII
  • Kopplingsslir kontrol utifrån egna tabeller som exempel på styrning som kan göras
  • Mäta spridarresistans direkt från MTune
  • Inbyggt trigger oscilloskop
  • Inbyggd trigger logger
  • Valbara axlar i princip alla tabeller
  • Flexibla utgångsfunktioner
  • Flexibla PWM/FREQ utgångsfunktioner
  • Hastighetsutgång som kan kalibreras
  • Varvräknarutgång med valbar utspänning (+5/12V)
  • Seq låde styrning

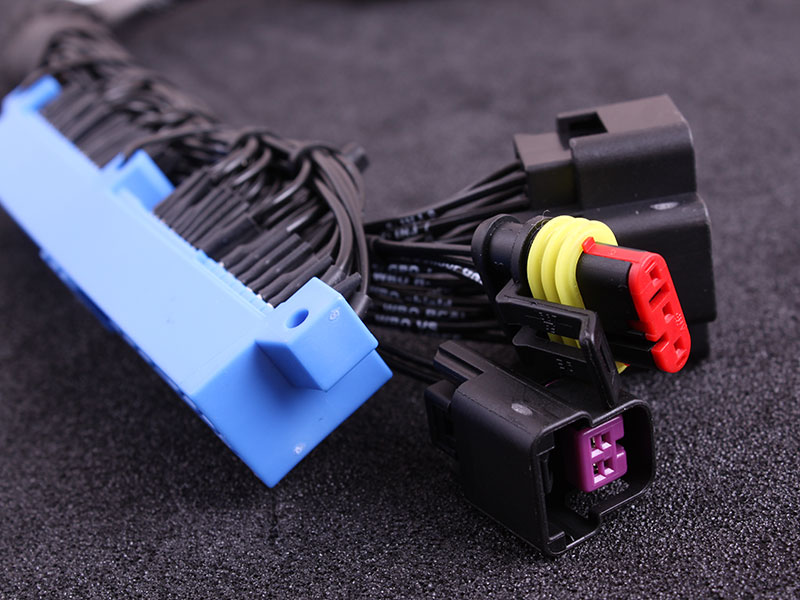

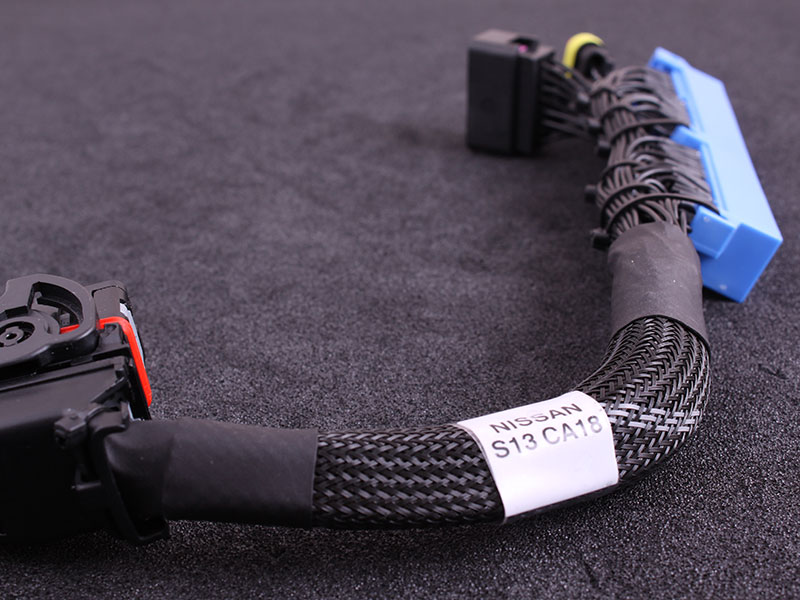

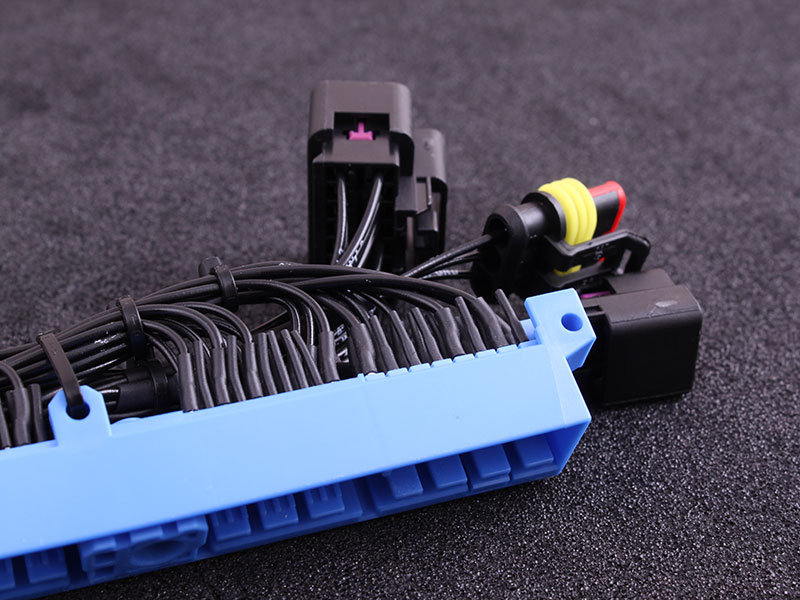

MaxxECU Plugin ECU adapter för Nissan 180/200 med CA18 motorn
MaxxECU Plugin ECU adapter för Nissan 180/200 med CA18 motorn
MaxxECU Plugin ECU adapter för Nissan 180/200 med CA18 motorn
MaxxECU Plugin ECU adapter för Nissan 180/200 med CA18 motorn

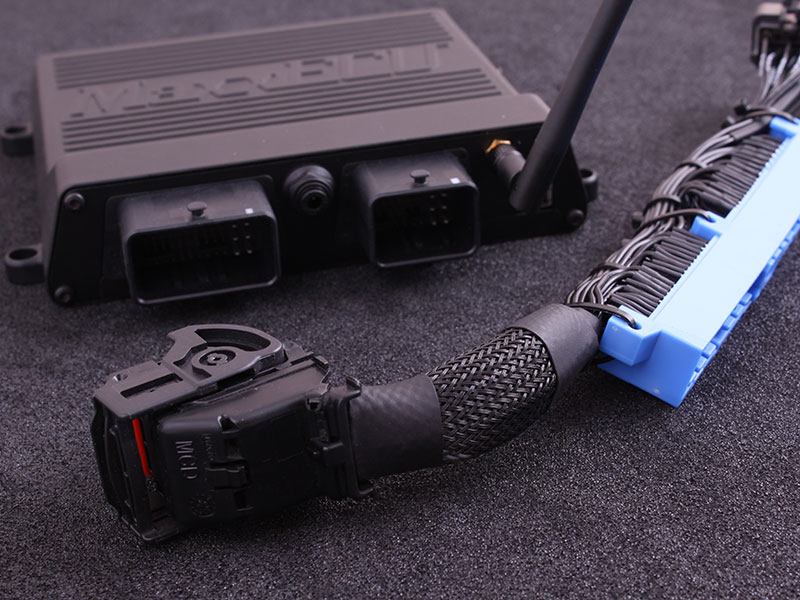

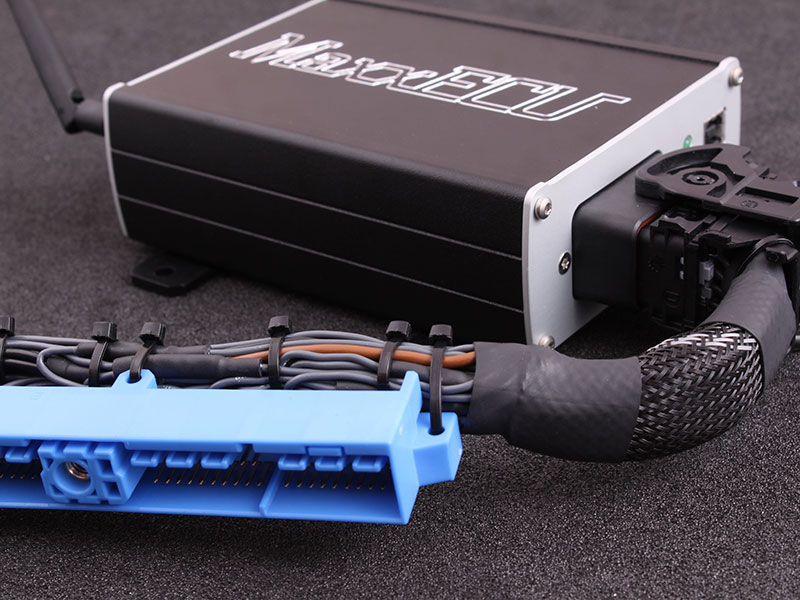

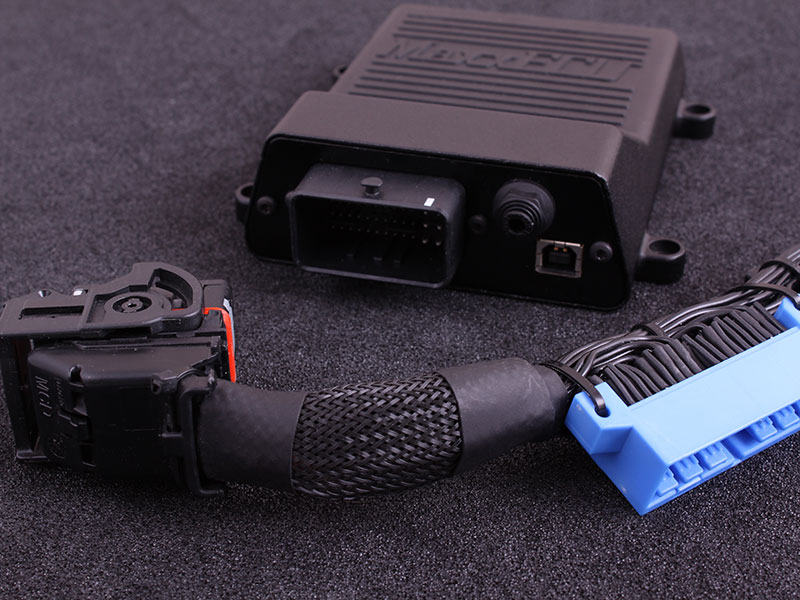

MaxxECU V1 Plugin ECU for Nissan 180/200 with CA18 engine
MaxxECU Plugin ECU adapter för Nissan 180/200 med CA18 motorn

Included items

STANDARD

EXTRA

MaxxECU unit
Plugin adapter harness
USB cable for communication
Push-lock to barb (MAP-sensor connection)
MAP-sensor push-to-lock hose kit
Printed quick start guide
All items in a box
Bosch LSU 4.2 wideband oxygen sensor
LSU 4.2 connector
WBO (LSU) harness
