Volvo T5 kontakterad kabelhärva

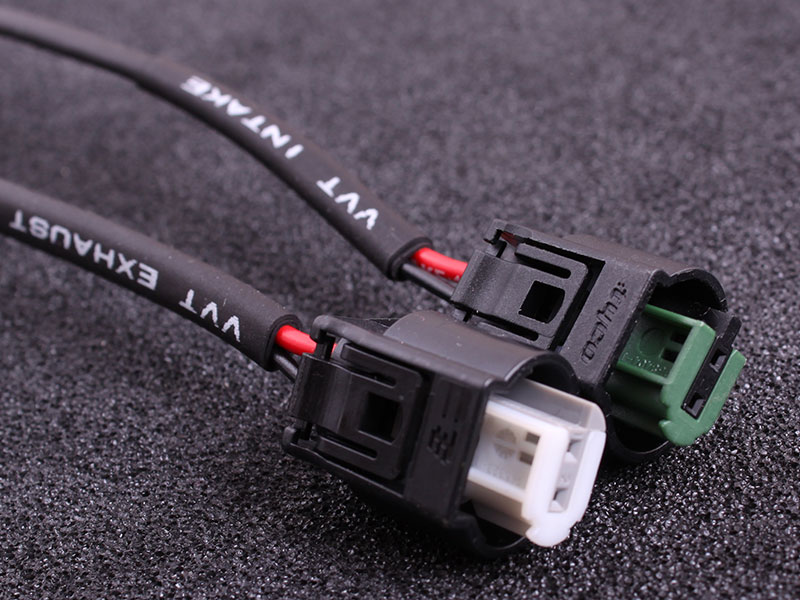

Anpassad för VAG 1.8T tändspolar av kort modell. Stödjer även VVTi motorer

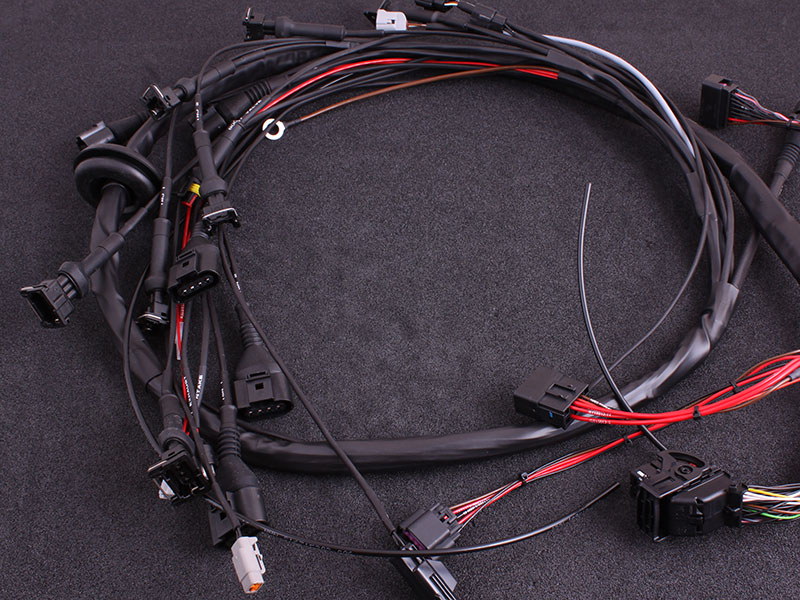

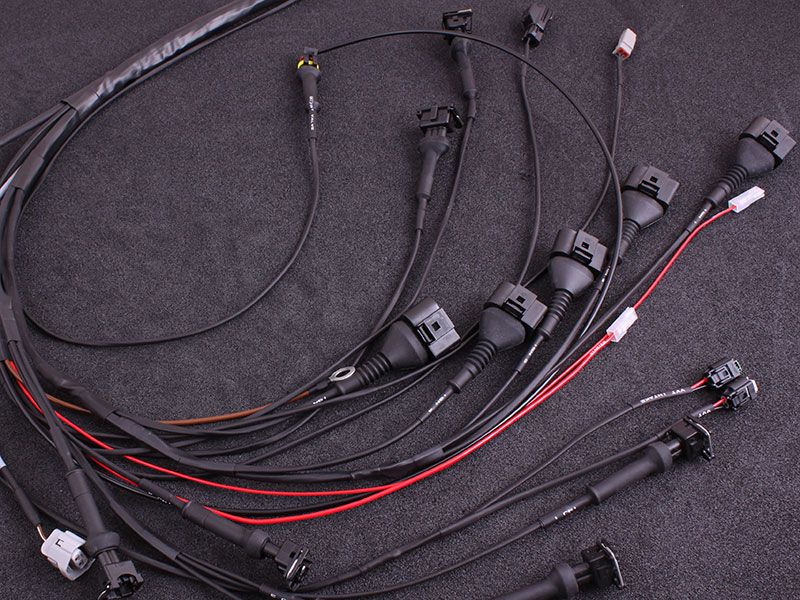

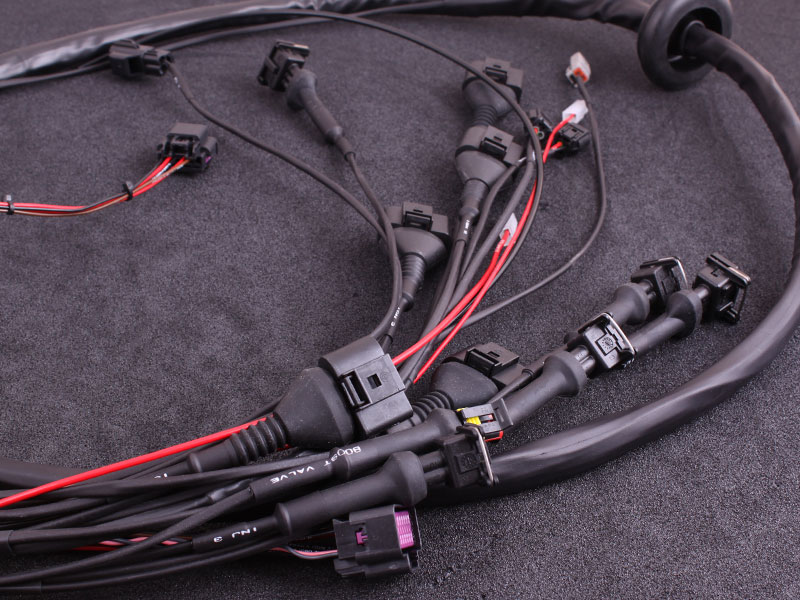

Kontakterad kabelhärva till Volvo T5

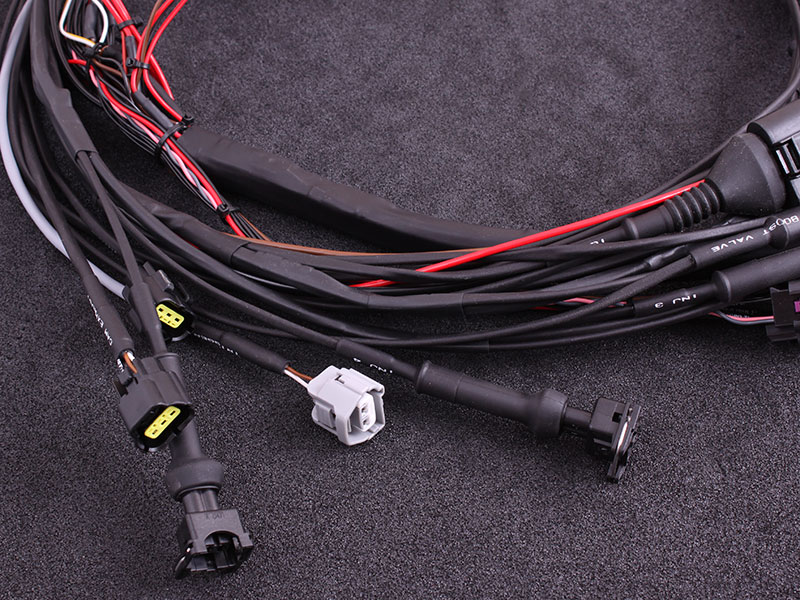

Kontakterad kabelhärva till Volvo T5
Kontakterad kabelhärva till Volvo T5
Kontakterad kabelhärva till Volvo T5

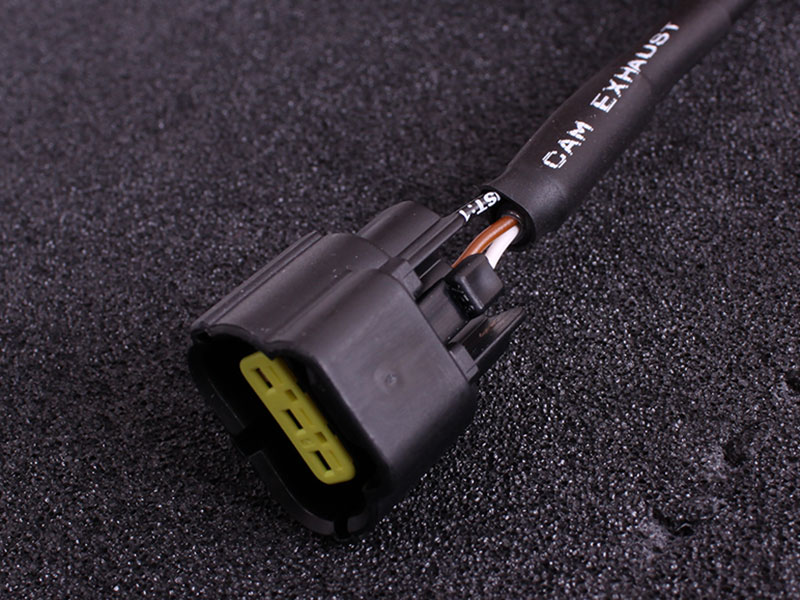

Kontakterad kabelhärva till Volvo T5, KAM kontakt

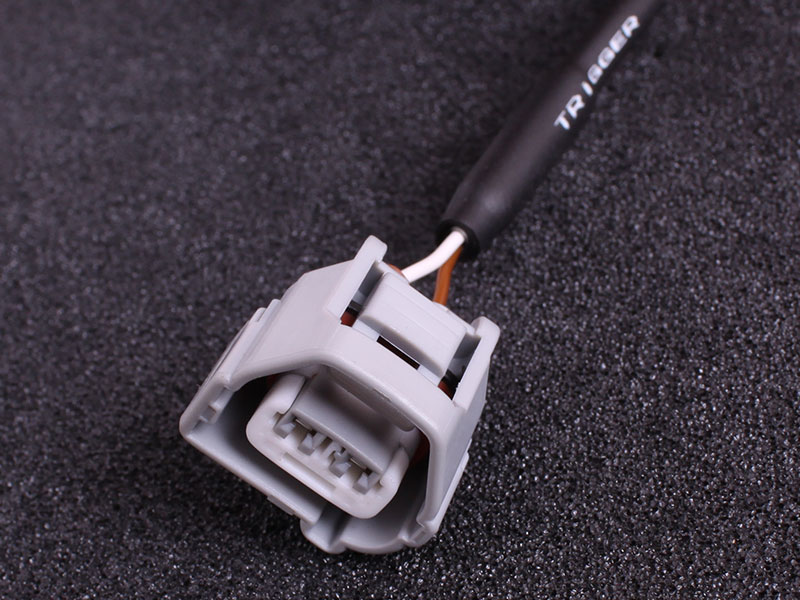

Kontakterad kabelhärva till Volvo T5, vevtrigger kontakt
Kontakterad kabelhärva till Volvo T5, KAMaxelgivare kontakt

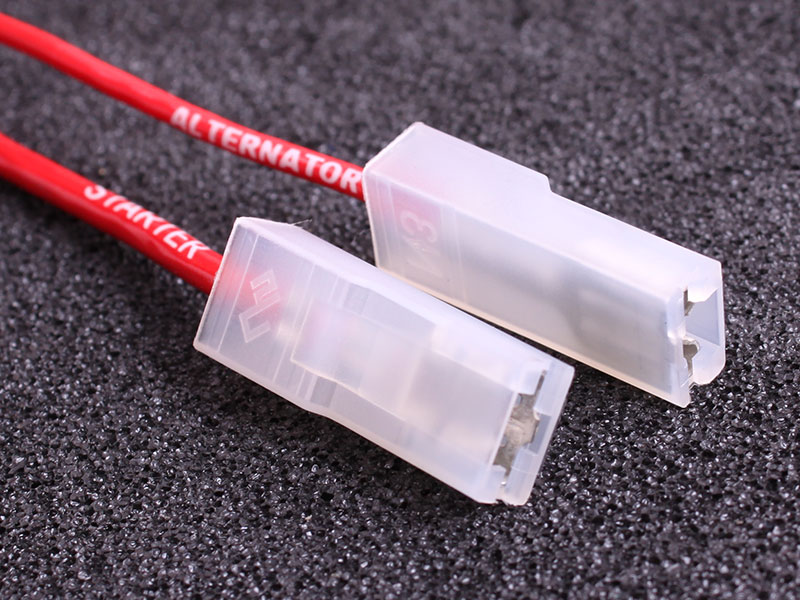

Kontakterad kabelhärva till Volvo T5, startmotor och generator kontakter

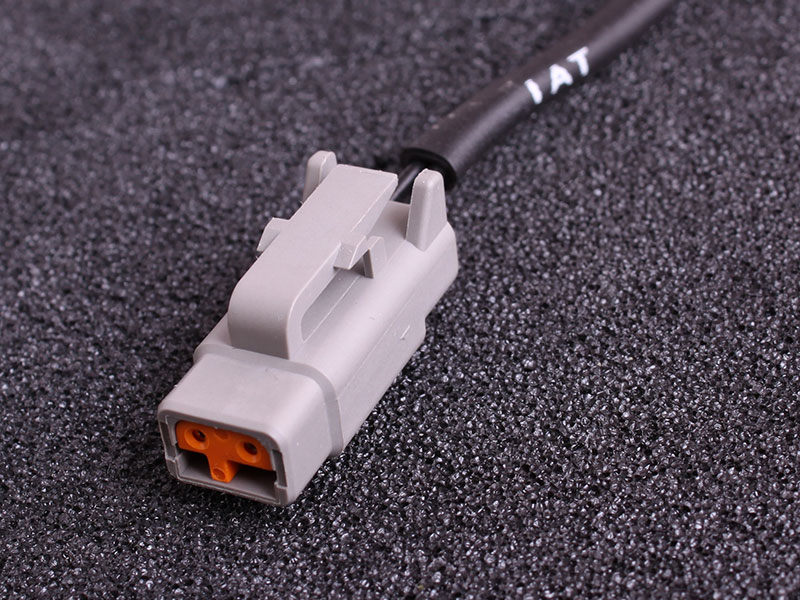

Kontakterad kabelhärva till Volvo T5, extern IAT kontakt

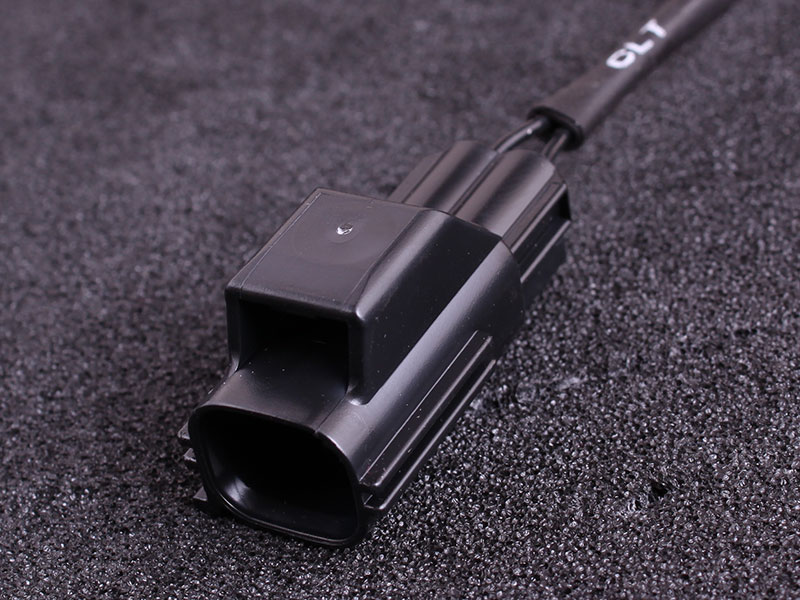

Kontakterad kabelhärva till Volvo T5, vattentemperatur kontakt

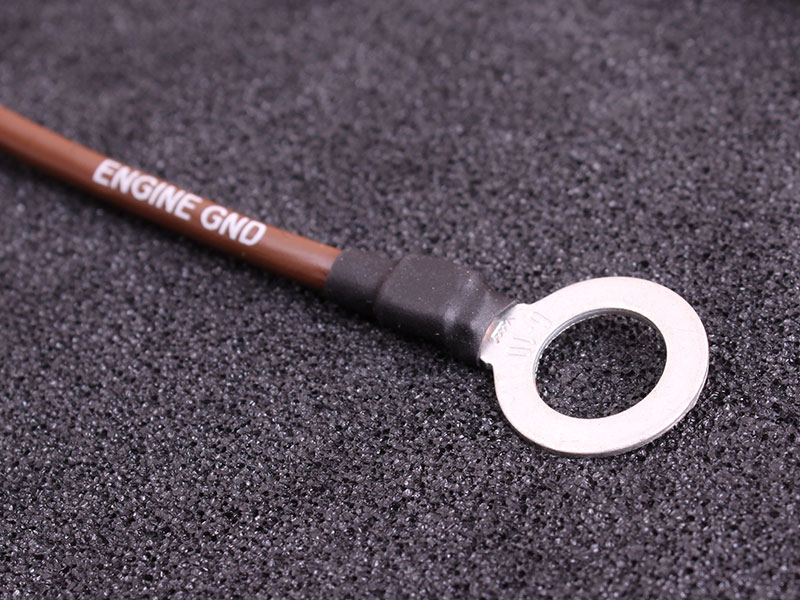

Kontakterad kabelhärva till Volvo T5, huvudjord anslutning

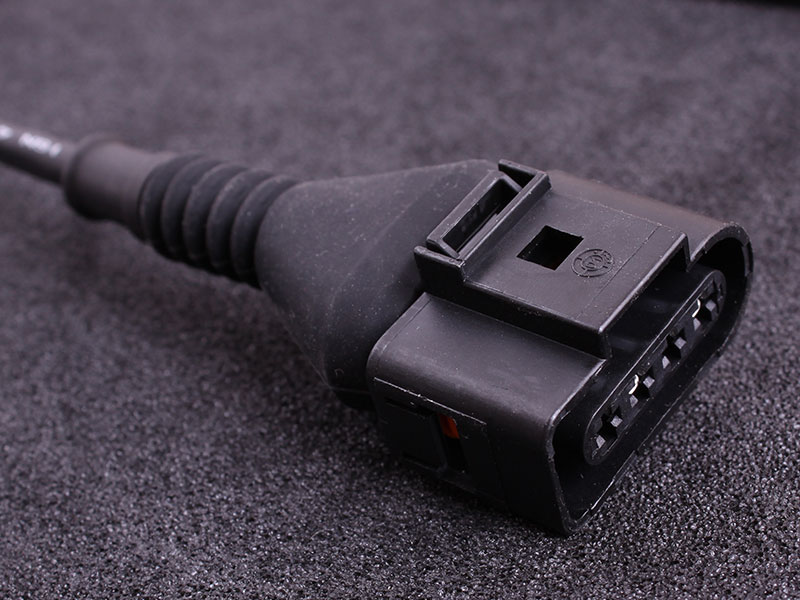

Kontakterad kabelhärva till Volvo T5, tändspole kontaktdon
MaxxECU V1 styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU V1 ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperaturingångar som även kan användas som brytaringång
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • 2 digitala ingångar som kan användas för knappar eller hastighetsingångar (VR/digital)
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
  • 8 EGT ingångar rakt in i ECUn utan extern elektronik
MaxxECU V1 utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc.
MaxxECU V1 tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor. Tre extra processorer som hanterar trigger, spridare och EGT
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 528g (utan monteringstillbehör)
  • 140x106x46mm (mått utan att utstickande kontaktdon eller monteringstillbehör)
  • Aluminium låda
MaxxECU V1 revision uppdateringar
Rev 9
  • Stöd för BOSCH LSU 4.9 bredbandslambdasensor
Rev 7
  • Dubbelt så mycket internt loggningsminne och möjlighet för högre loggningshastighet
  • DIN 1/2 kan nu även ta emot VR signaler
Rev 6
  • Spridarutgångarna klarar nu 8A per utgång
  • Den interna bredbandslambda (med LSU 4.2) kan nu mäta väldigt låga lambdavärden (under 0.65) för metanol motorer
Rev 4
  • Valbar spänning (5 eller 12V) på TACHO utgången
  • GPO 7 kan nu även användas som en digital ingång (DIN 3)
MaxxECU STREET styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 6 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU STREET ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperaturingångar som även kan användas som brytaringång
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • 2 digitala ingångar för hastighetsgivare (digitala) eller knappar för styrning
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
MaxxECU STREET utgångar
  • 6 spridarutgångar. Endast högohmsspridare
  • 6 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 4 extra utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc. GPO 1-3 (2A), GPO 8 (5A)
MaxxECU STREET tekniskt
  • CAN bus (kräver extra kablar i kontaktdon)
  • USB kommunikation med PC-programmet MTune
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • Vikt: 520g
  • 140x134x42mm (inklusive monteringspunkter, men utan utstickande kontaktdon)
  • Aluminium låda
MaxxECU RACE styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU RACE ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperatur ingångar som även kan användas som knappar
  • 2 knack sensor ingångar (med full knackreglering)
  • 6 extra analoga 0-5V ingångar som t.ex. kan användas för att mäta bränsletryck, oljetryck etc
  • 4 extra digitala ingångar som t.ex. kan användas som hastighetsingångar (VR/digital), knappar, etanolsensor etc
  • 8 EGT TYPE-K/N ingångar (1200C) i kabelhärva 2
MaxxECU RACE utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 extra lågdrivande utgångar för utökade funktioner såsom bränslepump, fläkt, variabel kamaxelstyrning, tomgångsmotor etc. GPO 1-8,10 (2A), GPO 9 (5A)
  • 2 extra högdrivande utgångar (GPO 15,16) (2A)
  • 4 extra motor utgångar (ex E-gas). GPO 11-14 (2A)
MaxxECU RACE tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern logging, upp till 1000Hz.
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvudprocessor. Tre extra processorer för att hantera trigger, spridare och knacksensorer
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 880g
  • 155x195x40mm (inkluderat monteringspunkter men ej utstickande kontaktdon)
MaxxECU PRO styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 12 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU PRO ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Dubbla bredbandslambda ingångar utan extern elektronik. Stödjer BOSCH LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 6 extra temperatur ingångar som även kan användas för knappar
  • 16 analoga 0-5V ingångar som kan användas för att t.ex. mäta oljetryck, bränsletryck etc
  • 10 digitala ingångar som kan användas för knappar (4st stödjer VR)
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
  • 12 EGT TYPE-K/N ingångar, upp till 1200c
MaxxECU PRO utgångar
  • 16 spridarutgångar (peak/hold). 8A per utgång
  • 12 tändutgångar. +5V signal för att drive tändmodul, spole eller CDI
  • 30 extra utgångar för utökade funktioner såsom bränslepump, fläkt, tomgångsmotor etc.GPO 1-8 (2A), GPO 9/10 (5A), GPO 11-14(2A), GPO 15-23 (+12V, 4A), GPO 23-30 (1.5A)
  • Dubbel E-gas stöd
MaxxECU tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor. Tre extra processorer som hanterar trigger, spridare och EGT
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt:
  • 252x180x40mm utan utstickande kontaktdon
  • Inbyggd g-sensor upp till 8G
  • Vattentät aluminium låda med gummiupphängning
Se vår tekniska dokumentation då volvo har ändrat kontaktdon genom åren
